Thông số kỹ thuật

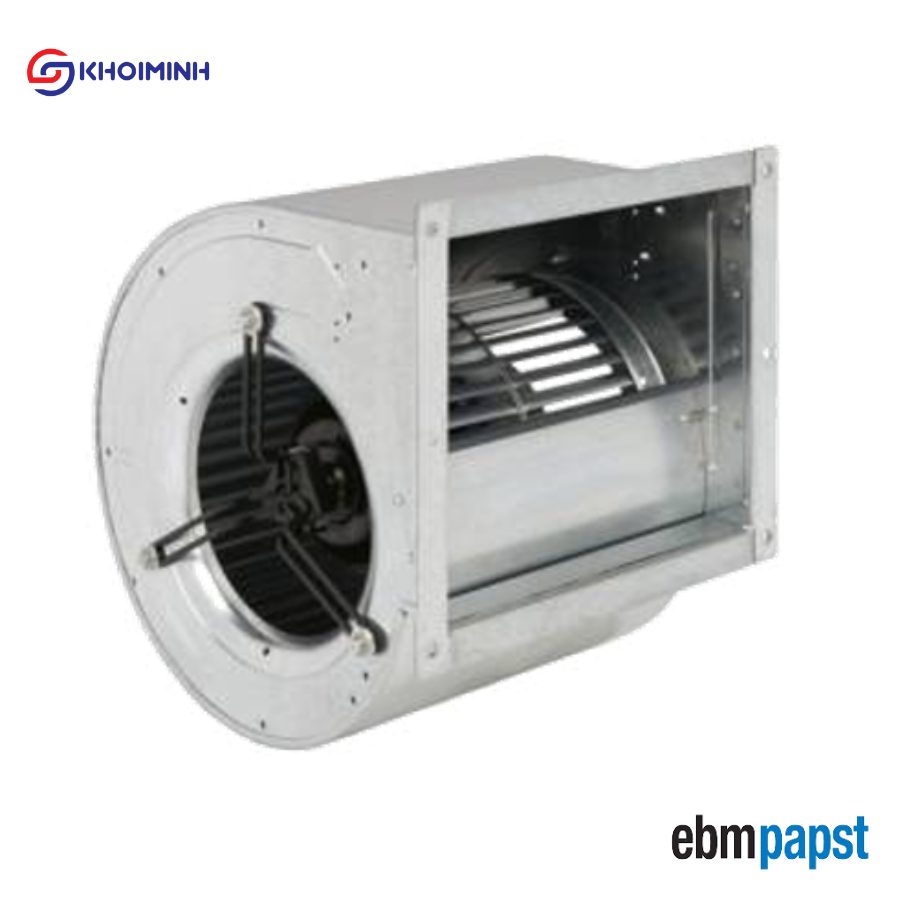

• Loại: D3G283-AB32-11
• Động cơ: M3G112-GA
• Pha (Phase): 1~
• Điện áp danh định: 230 VAC
• Phạm vi điện áp danh định: 200..277 VAC
• Tần số: 50/60 Hz
• Phương pháp đo dữ liệu: Trạng thái (ml) – dự kiến.

Ghi chú

• ml: Tải tối đa
• me: Hiệu suất tối đa
• fa: Không khí tự do
• cs: Theo thông số khách hàng
• ce: Theo thiết bị khách hàng
• Thông tin có thể thay đổi.

Thông số hoạt động

• Tốc độ quay (rpm): 1030 vòng/phút
• Công suất tiêu thụ: 750 W
• Dòng điện: 3.4 A
• Áp suất ngược tối thiểu: 150 Pa
• Áp suất ngược tối thiểu (in.wg): 0.6 in.wg
• Nhiệt độ môi trường tối thiểu: -25°C
• Nhiệt độ môi trường tối đa: 40°C

 Ghi chú:

• Dữ liệu được lấy ở mức hiệu suất tối ưu.
• Các giá trị hiệu suất đạt được nhằm đảm bảo tuân thủ Quy định về Thiết kế Sinh thái EU 327/2011 đã được tính toán với các thành phần ống dẫn không khí được xác định (ví dụ: đầu vào không khí).
• Kích thước cần được yêu cầu từ ebm-papst. Nếu sử dụng hình học dẫn khí khác ở bên lắp đặt, việc đánh giá của ebm-papst sẽ mất hiệu lực và cần xác nhận lại.

Mô tả kỹ thuật

• Trọng lượng: 18.7 kg
• Kích thước: 283 mm
• Kích thước động cơ: 112
• Bề mặt rotor: Sơn đen
• Vật liệu vỏ điện tử: Nhôm đúc
• Vật liệu cánh quạt: Thép tấm, mạ kẽm
• Vật liệu vỏ: Thép tấm, mạ kẽm
• Hệ thống treo động cơ: Động cơ gắn trên giá đỡ để giảm rung một phía
• Hướng quay: Thuận chiều kim đồng hồ, nhìn về phía rotor
• Cấp độ bảo vệ: IP54
• Cấp cách điện: “B”
• Cấp bảo vệ độ ẩm (F) / môi trường (H): H1
• Nhiệt độ môi trường tối đa cho động cơ (vận chuyển/lưu trữ): +80°C
• Nhiệt độ môi trường tối thiểu cho động cơ (vận chuyển/lưu trữ): -40°C
• Vị trí lắp đặt: Trục ngang
• Lỗ thoát nước ngưng tụ: Không có
• Chế độ: S1

Vòng bi động cơ: Loại: Vòng bi cầu

Tính năng kỹ thuật

• Đầu ra 10 VDC, tối đa 10 mA
• Rơ-le báo động
• Giới hạn dòng điện động cơ
• PFC (Hiệu chỉnh hệ số công suất), hoạt động
• Khởi động mềm
• Điều khiển đầu vào 0-10 VDC
• Giao diện điều khiển với tiềm năng SELV được cách ly an toàn khỏi nguồn cung cấp
• Bảo vệ quá nhiệt cho điện tử/động cơ
• Cảnh báo mất pha hoặc điện áp thấp

Khả năng chống nhiễu EMC: Theo tiêu chuẩn EN 61000-6-2 (môi trường công nghiệp)

Phản hồi nhiễu EMC: Theo tiêu chuẩn EN 61000-6-3

Dòng tiếp xúc theo tiêu chuẩn IEC 60990 (Hình 4, hệ thống TN): ≤ 3.5 mA

Bảo vệ động cơ: Bộ bảo vệ quá nhiệt (TOP) được kết nối nội bộ

Dây nối: Linh hoạt

Cấp bảo vệ: I (với kết nối đất bảo vệ của khách hàng)

Tuân thủ tiêu chuẩn: UKCA; CE

Phê duyệt: EAC
